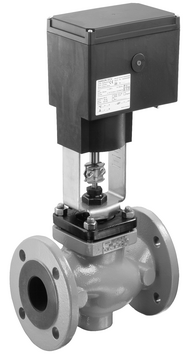

3321 - eléctrico - ANSI
Válvula lineal
CONSTRUCCIÓN
Válvula lineal
USO
- Aplicación de regulación
- Aplicación de baja presión
EJECUCIÓN
ANSI
TEMPERTURA DEL MEDIO
-10
hasta 300 °C /
14
hasta
572 °F
ENERGÍA AUXILIAR
eléctrico
PASO NOMINAL
NPS ½
hasta
NPS 4
PRESIÓN NOMINAL
Class 125
hasta
Class 300
REVESTIMIENTO
Sin
Características
- Compuesta por una válvula de paso recto y un accionamiento
- Apropiada para líquidos y gases, así como vapor de agua
- Disponibles en la SAMSON Webshop
- Kits de repuestos originales disponibles en la SAMSON Webshop
Accesorios
- Filtro Tipo 2 N
- Filtro Tipo 2 NI
Opciones
- Divisor de flujo para la reducción del ruido
- Pieza de aislamiento
3321 - eléctrico - ANSI se puede combinar con los siguientes accionamientos:
Características:
- SAM DIGITAL READY
- Accionamiento lineal para carrera nominal 15 mm o 30 mm
- Ejecución para 15 mm a elegir con posición de seguridad (vástago entrando o saliendo del accionamiento)
- A elegir entre la ejecución a 3-puntos o con posicionador digital
- A elegir con puente integrado o con fijación central mediante una tuerca anular, incluidas las piezas de acoplamiento necesarias
- Motor síncrono con engranaje planetario libre de mantenimiento
- Motor paso a paso con engranaje libre de mantenimiento
- Ajuste de todas las funciones con un selector en el equipo
- Configuración, ajuste de parámetros, funciones de diagnóstico y conexión online para monitorizar a través del programa TROVIS-VIEW
