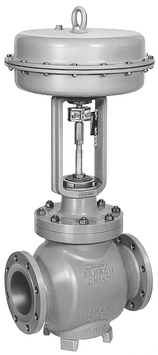

3251 - neumático - ANSI

3251 - neumático - ANSI

Válvula lineal

CONSTRUCCIÓN
Válvula lineal

USO

  • Aplicación todo/nada
  • Aplicación de alta presión
  • Aplicación de regulación
  • Aplicación de baja presión

EJECUCIÓN
ANSI

TEMPERTURA DEL MEDIO
-196 hasta 550 °C / -320.8 hasta 1022 °F

ENERGÍA AUXILIAR
neumático

PASO NOMINAL
NPS ½ hasta NPS 20

PRESIÓN NOMINAL
Class 150 hasta Class 2500

REVESTIMIENTO
Sin

Características

  • Compuesta por una válvula de paso recto y un accionamiento
  • Obturador de válvula con bajo ruido
  • Compensación de presiones para dominar elevadas presiones diferenciales
  • Opcional con transpondedor RFID para su identificación DIN SPEC 91406

Accesorios

  • Filtro Tipo 2 N
  • Filtro Tipo 2 NI

Opciones

  • Extremos o manguitos para soldar
  • Divisor de flujo o internos AC para la reducción del ruido
  • Pieza de aislamiento o fuelle
  • Camisa de calefacción
  • Obturador perforado
  • Silenciador por placas de orificio

3251 - neumático - ANSI se puede combinar con los siguientes accionamientos:

Características:

  • Accionamiento lineal de simple efecto con membrana enrollable y resortes internos
  • Superficie del accionamiento de 120 a 2x2800 cm²
  • Altura reducida
  • Elevadas fuerzas de empuje, junto a una elevada velocidad
  • Escaso rozamiento
  • Diversidad de márgenes de señal nominal al cambiar la cantidad de resortes o la pretensión de los mismos
  • No se necesitan herramientas especiales para invertir el sentido de actuación ni para cambiar el margen de señal nominal (igual para la ejecución con volante manual)
» MÁS INFORMACIÓN

Características:

  • Accionamiento lineal de simple efecto con membrana enrollable y resortes internos
  • Superficie del accionamiento de 120 a 750 cm²
  • Montaje integrado de accesorios en el puente adicional con toma de carrera protegida
  • Altura reducida
  • Elevadas fuerzas de empuje, junto a una elevada velocidad
  • Escaso rozamiento
  • Diversidad de márgenes de señal nominal al cambiar la cantidad de resortes o la pretensión de los mismos
  • No se necesitan herramientas especiales para invertir el sentido de actuación ni para cambiar el margen de señal nominal (igual para la ejecución con volante manual)
» MÁS INFORMACIÓN

Características:

  • Accionamiento por husillo con volante manual fijo en altura
  • Diámetro del volante manual 180 o 250 mm
  • Altura reducida
  • Acoplamiento sencillo con la válvula
  • Bloqueo de la posición de la válvula contra desplazamiento automático
» MÁS INFORMACIÓN
