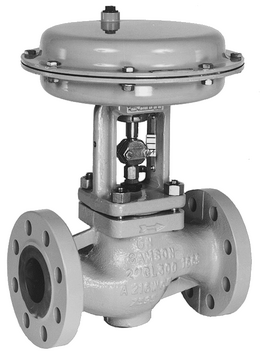

3241 - neumático - ANSI
Válvula lineal
CONSTRUCCIÓN
Válvula lineal
USO
- Aplicación de baja presión
- Aplicación de regulación
- Criogenia
EJECUCIÓN
ANSI
TEMPERTURA DEL MEDIO
-196
hasta 425 °C /
-320.8
hasta
797 °F
ENERGÍA AUXILIAR
neumático
PASO NOMINAL
NPS ½
hasta
NPS 12
PRESIÓN NOMINAL
Class 125
hasta
Class 300
REVESTIMIENTO
Sin
Características
- Compuesta por una válvula de paso recto y un accionamiento
- Opcional con transpondedor RFID para su identificación según DIN SPEC 91406
Accesorios
- Filtro Tipo 2 N
- Filtro Tipo 2 NI
Opciones
- Extremos para soldar
- Empaquetadura reajustable
- Divisor de flujo o internos AC para la reducción del ruido
- Pieza de aislamiento o fuelle
- Camisa de calefacción
- Obturador perforado
- Silenciador por placas de orificio
3241 - neumático - ANSI se puede combinar con los siguientes accionamientos:
Características:
- Accionamiento lineal de simple efecto con membrana enrollable y resortes internos
- Superficie del accionamiento de 120 a 2x2800 cm²
- Altura reducida
- Elevadas fuerzas de empuje, junto a una elevada velocidad
- Escaso rozamiento
- Diversidad de márgenes de señal nominal al cambiar la cantidad de resortes o la pretensión de los mismos
- No se necesitan herramientas especiales para invertir el sentido de actuación ni para cambiar el margen de señal nominal (igual para la ejecución con volante manual)
Características:
- Accionamiento lineal de simple efecto con membrana enrollable y resortes internos
- Superficie del accionamiento de 120 a 750 cm²
- Montaje integrado de accesorios en el puente adicional con toma de carrera protegida
- Altura reducida
- Elevadas fuerzas de empuje, junto a una elevada velocidad
- Escaso rozamiento
- Diversidad de márgenes de señal nominal al cambiar la cantidad de resortes o la pretensión de los mismos
- No se necesitan herramientas especiales para invertir el sentido de actuación ni para cambiar el margen de señal nominal (igual para la ejecución con volante manual)
Características:
- Accionamiento por husillo con volante manual fijo en altura
- Diámetro del volante manual 180 o 250 mm
- Altura reducida
- Acoplamiento sencillo con la válvula
- Bloqueo de la posición de la válvula contra desplazamiento automático
