72.3-02 - neumático - ANSI

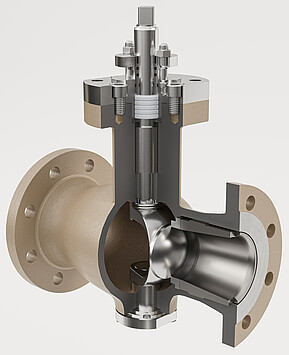

Válvula de obturador rotativo
CONSTRUCCIÓN
Válvula de obturador rotativo
USO
- Aplicación de regulación
- Aplicación todo/nada
- Criogenia
- Adsorción por cambio de presión (PSA)
EJECUCIÓN
ANSI
TEMPERTURA DEL MEDIO
-196
hasta 500 °C /
-320.8
hasta
932 °F
ENERGÍA AUXILIAR
neumático
PASO NOMINAL
NPS 1
hasta
NPS 10
PRESIÓN NOMINAL
Class 150
hasta
Class 300
REVESTIMIENTO
Sin
Características
- Válvula de control neumática doble excéntrica
Accesorios
- - - -
Opciones
- Empaquetadura según TA-Luft/ISO 15848
- Bushing seals for trunnion bearing and shaft
- Various seat factors (Standard: F1; F0,6; F0,4; F0,25)
- Insulating section IT2 for cryogenic media (-100 to -196 °C)
- Insulating section IT1 for high and low temperature (-40 to -100 °C and 350 to 500 °C)
- Double stuffing box DSB with or without test connection
- Heating jacket HZM from DN 150
- Conexiones para limpieza
- Reductor de ruido para gases, vapor y líquidos
72.3-02 - neumático - ANSI se puede combinar con los siguientes accionamientos:
Características:
- Carrera muy larga
- Momento de giro hasta 1000 Nm
- Regulación muy precisa
Características:
- Simple efecto
Características:
- Con uno o dos resortes de retorno centrados
- Superficie de membrana 330 o 735 cm²
- Momento de resorte hasta 146 Nm
Características:
- Con uno o dos resortes de retorno centrados
- Superficie de membrana 1636 o 3447 cm²
- Momento de resorte hasta 1976 Nm
Características:
- Con varios resortes de retorno
- Superficie de membrana 1636 o 3447 cm²
- Momento de resorte hasta 8247 Nm
Información
T 005.086
Rotary Plug Valve Type 72.3-02 (Design Generation 02)
[EN][DE]T 005.001
Type 72.3 and 72.3-02 Rotary Plug Valve
[EN][DE]T 005.085
Kvs/Cv flow coefficients
RPV Series 62, 72, 73, 82
[EN]T 005.069
Overview
Max. permissible Differential Pressures (Δp) for Standard Configurations Valve with ActuatorRotary Plug Valves Series 72, 82, 73 for Combination with Pneumatic Actuators Type AT, BR31a, R, M (MN, MZ, MD)[EN][DE]
