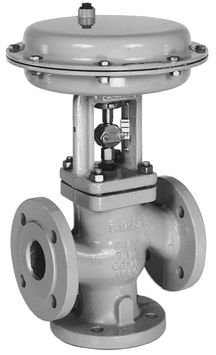

3244 - neumático - DIN
Válvula lineal
CONSTRUCCIÓN
Válvula lineal
USO
- Mezclar o distribuir
- Aplicación de regulación
- Aplicación de baja presión
EJECUCIÓN
DIN
TEMPERTURA DEL MEDIO
-196
hasta 450 °C /
-320.8
hasta
842 °F
ENERGÍA AUXILIAR
neumático
PASO NOMINAL
DN 15
hasta
DN 150
PRESIÓN NOMINAL
PN 10
hasta
PN 40
REVESTIMIENTO
Sin
Características
- Compuesta por una válvula de tres vías y un accionamiento
- Adecuada para agua y gases no inflamables
- Opcional con transpondedor RFID para su identificación según DIN SPEC 91406
Accesorios
- Filtro Tipo 2 N
- Filtro Tipo 2 NI
Opciones
- Pieza de aislamiento o fuelle
- Camisa de calefacción
3244 - neumático - DIN se puede combinar con los siguientes accionamientos:
Características:
- Accionamiento lineal de simple efecto con membrana enrollable y resortes internos
- Superficie del accionamiento de 120 a 2x2800 cm²
- Altura reducida
- Elevadas fuerzas de empuje, junto a una elevada velocidad
- Escaso rozamiento
- Diversidad de márgenes de señal nominal al cambiar la cantidad de resortes o la pretensión de los mismos
- No se necesitan herramientas especiales para invertir el sentido de actuación ni para cambiar el margen de señal nominal (igual para la ejecución con volante manual)
Características:
- Accionamiento lineal de simple efecto con membrana enrollable y resortes internos
- Superficie del accionamiento de 120 a 750 cm²
- Montaje integrado de accesorios en el puente adicional con toma de carrera protegida
- Altura reducida
- Elevadas fuerzas de empuje, junto a una elevada velocidad
- Escaso rozamiento
- Diversidad de márgenes de señal nominal al cambiar la cantidad de resortes o la pretensión de los mismos
- No se necesitan herramientas especiales para invertir el sentido de actuación ni para cambiar el margen de señal nominal (igual para la ejecución con volante manual)
Características:
- Accionamiento por husillo con volante manual fijo en altura
- Diámetro del volante manual 180 o 250 mm
- Altura reducida
- Acoplamiento sencillo con la válvula
- Bloqueo de la posición de la válvula contra desplazamiento automático
