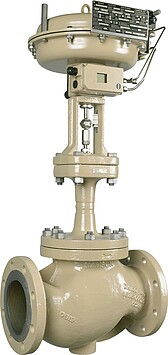

3241-DVGW - neumático - DIN

3241-DVGW - neumático - DIN

Válvula lineal

CONSTRUCCIÓN
Válvula lineal

USO

  • Aplicación de regulación
  • Aplicación de baja presión

EJECUCIÓN
DIN

TEMPERTURA DEL MEDIO
-40 hasta 220 °C / -40 hasta 428 °F

ENERGÍA AUXILIAR
neumático

PASO NOMINAL
DN 15 hasta DN 150

PRESIÓN NOMINAL
PN 16 hasta PN 40

REVESTIMIENTO
Sin

Características

  • Compuesto por una válvula de regulación/de cierre rápido, un accionamiento, una válvula piloto y un filtro
  • Apropiado para gases
  • Probado según DIN EN 161

Accesorios

  • - - -

Opciones

  • - - -

3241-DVGW - neumático - DIN se puede combinar con los siguientes accionamientos:

Características:

  • Accionamiento lineal de simple efecto con membrana enrollable y resortes internos
  • Superficie del accionamiento de 120 a 2x2800 cm²
  • Altura reducida
  • Elevadas fuerzas de empuje, junto a una elevada velocidad
  • Escaso rozamiento
  • Diversidad de márgenes de señal nominal al cambiar la cantidad de resortes o la pretensión de los mismos
  • No se necesitan herramientas especiales para invertir el sentido de actuación ni para cambiar el margen de señal nominal (igual para la ejecución con volante manual)
  • Für den Einsatz in sicherheitsgerichteten Kreisen (SIL) steht optional ein Sicherheitshandbuch mit den sicherheitstechnischen Kennzahlen zur Verfügung.

Características:

  • Accionamiento lineal de simple efecto con membrana enrollable y resortes internos
  • Superficie del accionamiento de 120 a 750 cm²
  • Montaje integrado de accesorios en el puente adicional con toma de carrera protegida
  • Altura reducida
  • Elevadas fuerzas de empuje, junto a una elevada velocidad
  • Escaso rozamiento
  • Diversidad de márgenes de señal nominal al cambiar la cantidad de resortes o la pretensión de los mismos
  • No se necesitan herramientas especiales para invertir el sentido de actuación ni para cambiar el margen de señal nominal (igual para la ejecución con volante manual)
  • Für den Einsatz in sicherheitsgerichteten Kreisen (SIL) steht optional ein Sicherheitshandbuch mit den sicherheitstechnischen Kennzahlen zur Verfügung.

Información

  • AB 05

    KV coefficient · Valve sizing
    [EN][DE]
  • AB 0100

    Servicing SAMSON Products
    Tightening Torques · Lubricants · Tools
    [EN][DE]
  • AB 02

    Flanges
    Connecting dimensions according to DIN EN 1092-1 and DIN 2501-1
    [EN][DE]
  • T 8000-6

    Information sheet
    Packings for Globe Valves
    Packing forms and their application ranges
    [EN][DE][FR]
  • T 1015

    Type 2 N and Type 2 NI Strainers with flanged connections
    [EN][DE]
  • T 8020-2

    Type 3241-1-Gas and Type 3241-7-Gas
    Automatic Shut-off Valves for Gases (valve class D)
    DIN-DVGW typetested acc. to DIN EN 161 (2013-04)
    [EN][DE]
  • T 8000-1

    Information Sheet:
    Electric and Pneumatic Control Valves
    Series 240 · 250 · 290 · Series V2001 · PFEIFFER
    [EN][DE]

Ayuda

  • EB 1015

    Type 2 N and Type 2 NI Strainers
    [EN][DE]
  • EB 8020

    Automatic Shut-off Valves for Gases
    Type 3241-1-Gas and Type 3241-7-Gas
    Valve class D
    [EN][DE]

Archivo DXF a partir de la hoja técnica
