46-7 - DIN

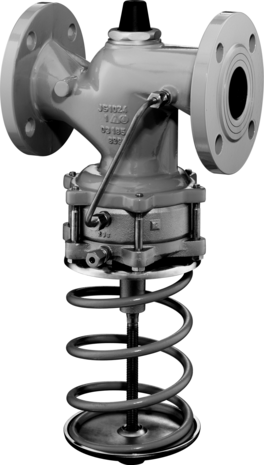

Regulador de caudal y de presión diferencial

USO

  • Regulación de la presión diferencial y del caudal

MEDIO
Agua y otros líquidos
Aire y gases no inflamables

EJECUCIÓN
DIN

TEMPERTURA DEL MEDIO
2 hasta 150 °C / 35.6 hasta 302 °F

PASO NOMINAL
DN 15 hasta DN 50

PRESIÓN NOMINAL
PN 16 hasta PN 25

FUNKTION

  • Regulador de presión diferencial
  • Regulador de caudal

APLICACIÓN

  • La válvula cierra al aumentar la presión diferencial
  • La válvula cierra al aumentar el caudal

MONTAJE

  • Retorno

CAUDAL PUNTO DE CONSIGNA
0.01 hasta 15 m³/h / 0.04 hasta 66 US gal/min

PRESIÓN EFECTIVA CAUDAL
0.2 bar / 2.9 psi

PRESIÓN DIFERENCIAL PUNTO DE CONSIGNA
0.2 hasta 2 bar / 2.9 hasta 29.01 psi

Características

  • Regulador de caudal y de presión diferencial
  • Compuesto por una válvula con restricción ajustable y un accionamiento con dos membranas
  • Válvula de asiento simple con obturador compensado
  • Especialmente apropiado para calefacción a distancia según DIN 4747-1
  • Seguro interno contra sobrecarga en el accionamiento
  • Algunas ejecuciones disponibles en la SAMSON Webshop

Accesorios

  • - - -

Opciones

  • - - -

Información

  • T 3131

    Volumenstrom- und Differenzdruckregler Typ 46-7 · Typ 47-5
    Volumenstrom- und Differenzdruck- oder Druckregler Typ 47-1
    [DE][EN]
  • T 3095

    Zubehör · Differenzdruck- und Volumenstromregler
    [DE][EN]
  • T 3120

    Übersichtsblatt:
    Differenzdruck-, Volumenstrom- und Kombinationsregler ohne Hilfsenergie
    Bauart 45, 46, 47 und 48
    [DE][EN]

Ayuda

  • EB 3131-1

    Volumenstrom- und Differenzdruckregler Typ 46-7
    mit zusätzlichem Druckregelantrieb
    [DE][EN]
  • EB 3131

    Types 46-7, 47-5 and 47-1 Flow and Differential Pressure or Pressure Regulators
    [EN]
