2489 - DIN

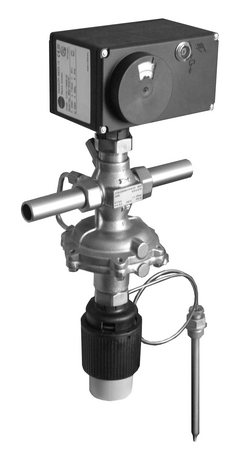

Regulador de caudal con termostato y accionamiento eléctrico
USO
- Regulación de la temperatura y del caudal
MEDIO
Agua y otros líquidos
EJECUCIÓN
DIN
TEMPERTURA DEL MEDIO
2
hasta 150 °C /
35.6
hasta
302 °F
PASO NOMINAL
DN 15
hasta
DN 50
PRESIÓN NOMINAL
PN 16
hasta
PN 25
FUNKTION
- Regulador de temperatura (TR)
- Regulador de caudal
APLICACIÓN
- La válvula cierra al aumentar la temperatura (calentamiento)
- La válvula cierra al aumentar el caudal
CAUDAL PUNTO DE CONSIGNA
0.03 hasta 15 m³/h / 0.13 hasta 66 US gal/min
PRESIÓN EFECTIVA CAUDAL
0.2 bar / 2.9 psi
TEMPERATURA PUNTO DE CONSIGNA
0 hasta 150 °C / 32 hasta 302 °F
VELOCIDAD DE RESPUESTA
- Estándar
Características
- Regulador de caudal con termostato y accionamiento eléctrico
Válvula 2489
- Válvula de un asiento con obturador compensado
- Construcción compacta
- Es posible la operación de emergencia para la regulación de temperatura, p. ej. en caso de fallo del dispositivo de regulación eléctrico
Accesorios
- - - -
Opciones
- Ejecución con controlador de temperatura de seguridad en lugar del termostato
