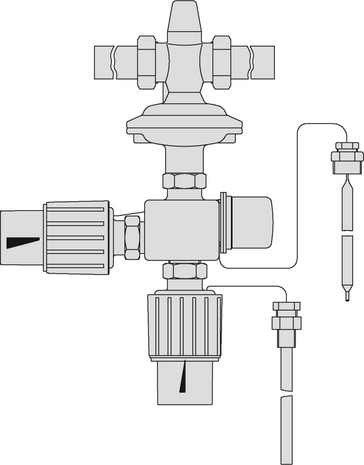

2469/2430/2403 - DIN
Regulador de caudal y temperatura y controlador de temperatura de seguridad
USO
- Regulación de la temperatura y del caudal
MEDIO
Agua y otros líquidos
EJECUCIÓN
DIN
TEMPERTURA DEL MEDIO
2
hasta 150 °C /
35.6
hasta
302 °F
PASO NOMINAL
DN 15
hasta
DN 50
PRESIÓN NOMINAL
PN 16
hasta
PN 25
FUNKTION
- TR + STW
- Regulador de caudal
APLICACIÓN
- La válvula cierra al aumentar la temperatura (calentamiento)
- La válvula cierra al aumentar el caudal
CAUDAL PUNTO DE CONSIGNA
0.03 hasta 15 m³/h / 0.13 hasta 66 US gal/min
PRESIÓN EFECTIVA CAUDAL
0.2 bar / 2.9 psi
VALOR LÍMITE DE TEMPERATURA
60 hasta 120 °C / 140 hasta 248 °F
TEMPERATURA PUNTO DE CONSIGNA
0 hasta 150 °C / 32 hasta 302 °F
VELOCIDAD DE RESPUESTA
- Estándar
Características
- Regulador de caudal y temperatura y controlador de temperatura de seguridad
- Especialmente apropiado para instalaciones de calefacción a distancia según DIN 4747-1
- Algunas ejecuciones del Tipo 2430 disponibles en la SAMSON Webshop
Válvula 2489
- Válvula de un asiento con obturador compensado
- Construcción compacta
- Es posible la operación de emergencia para la regulación de temperatura, p. ej. en caso de fallo del dispositivo de regulación eléctrico
