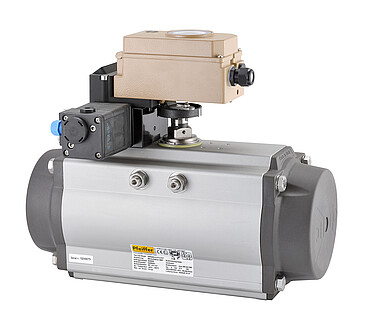

BR 31a - 2020+
Accionamiento neumático rotativo
USO
- Aplicación de regulación
- Aplicación todo/nada
- Adsorción por cambio de presión (PSA)
MOVIMIENTO ACCIONAMIENTO
Rotativo
ÁNGULO NOMINAL
90°
ENERGÍA AUXILIAR
neumático
EJECUCIÓN
Estándar
FUNCIÓN DE SEGURIDAD
Reversible
Características
- Accionamiento de pistón de simple o doble efecto
- Apropiado para altas exigencias de la industria química.
- Ángulo de 90°
- Presiones de mando de hasta 10 bar
- Momento de giro de 18 a 1702 Nm
- Temperaturas de –40 a +80 °C
- Gran margen de ajuste de las posiciones finales ( +5°/–15°)
- Zusätzlicher Pneumatik-Zugang am oberen Wellenende
- Posición cuadrada diagonal o paralela
- Indicación de la carrera de ajuste libre en pasos de 45°
- Paquetes de resortes encapsulados
- Transmisión de fuerza sin juego debido al engranaje evolvente
- Dirección de giro invertible sin necesidad de piezas adicionales
- Tratamiento de la superficie probado por la prueba de corrosión de dióxido de azufre de Kesternich y la prueba de rocío salino
- Anillo centrador fresado en el cuerpo
- Genormter Anbau von Zusatzgeräten nach VDI/VDE 3845 bzw. NAMUR und VDI/VDE 3847
- Permite un montaje fácil según DIN EN ISO 5211
- Tornillos de tope final con seguro anti blow-out
- Alta velocidad de posicionamiento
- Integrierte Automatisierung nach VDI/VDE 3847
Accesorios
Opciones
- Servicio continuo con temperaturas de –15 a +150 °C
- Spezielle Dichtungen für den Betrieb bei Temperaturen von –55 bis +80 °C oder von –15 bis +150 °C
- Ampliación del ajuste de los topes finales entre 0° y 90° mediante limitadores de la carrera internos o externos
