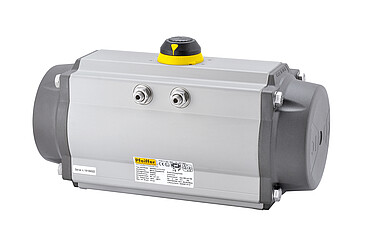

BR 31a - 2010

BR 31a - 2010

Accionamiento neumático rotativo

USO

  • Aplicación de regulación
  • Aplicación todo/nada
  • Adsorción por cambio de presión (PSA)

MOVIMIENTO ACCIONAMIENTO
Rotativo

ÁNGULO NOMINAL
90°

ENERGÍA AUXILIAR
neumático

EJECUCIÓN
Estándar

FUNCIÓN DE SEGURIDAD
Reversible

Características

  • Accionamiento de pistón de simple o doble efecto
  • Apropiado para altas exigencias de la industria química.
  • Ángulo de 90°
  • Presiones de mando de hasta 10 bar
  • Momento de giro de 5 a 11674 Nm
  • Temperaturas de –40 a +80 °C
  • Gran margen de ajuste de las posiciones finales ( +5°/–15°)
  • Posición cuadrada diagonal o paralela
  • Indicación de la carrera de ajuste libre en pasos de 45°
  • Paquetes de resortes encapsulados
  • Transmisión de fuerza sin juego debido al engranaje evolvente
  • Dirección de giro invertible sin necesidad de piezas adicionales
  • Tratamiento de la superficie probado por la prueba de corrosión de dióxido de azufre de Kesternich y la prueba de rocío salino
  • Anillo centrador fresado en el cuerpo
  • Montaje de accesorios según VDI VDE 3845 o NAMUR
  • Permite un montaje fácil según DIN EN ISO 5211
  • Tornillos de tope final con seguro anti blow-out
  • Alta velocidad de posicionamiento

Accesorios

Opciones

  • Servicio continuo con temperaturas de –15 a +150 °C
  • Spezielle Dichtungen für den Betrieb bei Temperaturen von –55 bis +80 °C oder von –15 bis +150 °C
  • Ángulo de 120° y 180°
  • Accionamiento de dosificación con posición central ajustable
  • Accionamiento de tres posiciones
  • Hydraulische Stellgeschwindigkeitseinstellung
  • Accionamiento rotativo de acero inoxidable
  • Ampliación del ajuste de los topes finales entre 0° y 90° mediante limitadores de la carrera internos o externos

Información

  • WA 313

    Flyer: Mit Sicherheit zuverlässig
    Sonderantriebe BR31a
    [DE][EN]

  • AB 12

    Drosselrückschlagventil
    [DE][EN]

  • AB 11

    Übersichtsblatt:
    SAMSON-Baukastensystem
    Funktionsblöcke für Anbaugeräte mit NAMUR-Schnittstelle
    [DE][EN]

  • AB 08

    Filter-Rückschlagventil
    im Einschraubgehäuse G ¼ in Schutzart IP 65/66 oder NEMA 4
    [DE][EN]

  • AB 07

    Entlüftungen
    [DE][EN]

  • AB SAMLOOP

    SAMLOOP Antriebsausrichtung
    [DE]

  • T 31a

    BR 31a · PFEIFFER Schwenkantrieb Edition 2010
    Einfach und doppeltwirkender Kolbenantrieb
    [DE][EN]

  • T 8300

    Hoja sinóptica:
    Accionamientos
    Accionamientos neumáticos, eléctricos y electrohidráulicos para válvulas de control y válvulas de mariposa
    [ES][DE][EN][PL]

  • T DB 31a-15

    Schwenkantrieb BR 31a mit zusätzlicher Hubbegrenzung
    [DE]

  • T DB 31a-06

    Edelstahl-Schwenkantrieb BR 31a Typ SRP und DAP
    [DE][EN]

  • T DB 31a-18

    Typ BR 31a · Schwenkantrieb
    Ersatzteile und Werkzeugmaße
    [DE][EN]

  • T DB 31a-14

    BR 31a · Schwenkantrieb für Steuermedium Wasser
    Version DAP / SRP
    [DE][EN]

  • T DB 31a-23

    BR 31a · Schwenkantrieb mit einstellbarer hydraulischer Dämpfung
    Version HCD SRP
    [DE][EN]

  • T DB 31a-12

    BR 31a · Schwenkantrieb Edition 2010
    Version SRP · Schwenkantrieb mit 180° Stellwinkel
    [DE][EN]

  • T DB 31a-11

    Schwenkantrieb BR 31 für den Einsatz im Tieftemperatur-Bereich
    [DE][EN]

  • T DB 31a-10

    BR 31a · Schwenkantrieb
    Version DAP / SRP · Beschichtungsspezifikation
    [DE][EN]

  • T DB 31a-09

    BR 31a · Schwenkantrieb Edition 2010
    Version DAP / SRP · 3-Stellungsantrieb
    [DE][EN]

  • T DB 31a-08

    BR 31a · Schwenkantrieb Edition 2010
    Version DAP · Schwenkantrieb mit 120°, 135° und 180° Stellwinkel
    [DE][EN]

  • T DB 31a-17

    Typ BR 31a · Schwenkantrieb
    Montagesätze nach DIN EN 15081
    [DE][EN]

  • T DB 31a-07

    BR 31a · Schwenkantrieb Edition 2010
    Version SRP · Schwenkantrieb mit federzentrierter Mittelstellung
    [DE][EN]

  • T DB 31a-16

    BR 31a · Schwenkantrieb
    Version DAP / SRP · Prinzip und Auslegung des Schwenkantriebs
    [DE][EN]

  • T DB 31a-05

    BR 31a · Schwenkantrieb mit hydraulischer Dämpfung
    Version HCD DAP / HCD SRP
    [DE][EN]

  • T DB 31a-00220

    BR 31a · Schwenkantrieb
    Version DAP / SRP 220
    Technische Daten und Ersatzteile
    [DE][EN]

  • T DB 31a-10000

    BR 31a · Schwenkantrieb
    Version DAP / SRP 10000
    Technische Daten und Ersatzteile
    [DE][EN]

  • T DB 31a-05000

    BR 31a · Schwenkantrieb
    Version DAP / SRP 5000
    Technische Daten und Ersatzteile
    [DE][EN]

  • T DB 31a-04000

    BR 31a · Schwenkantrieb
    Version DAP / SRP 4000
    Technische Daten und Ersatzteile
    [DE][EN]

  • T DB 31a-00015

    BR 31a · Schwenkantrieb
    Version DAP / SRP 15
    Technische Daten und Ersatzteile
    [DE][EN]

  • T DB 31a-03000

    BR 31a · Schwenkantrieb
    Version DAP / SRP 3000
    Technische Daten und Ersatzteile
    [DE][EN]

  • T DB 31a-00450

    BR 31a · Schwenkantrieb
    Version DAP / SRP 450
    Technische Daten und Ersatzteile
    [DE][EN]

  • T DB 31a-01200

    BR 31a · Schwenkantrieb
    Version DAP / SRP 1200
    Technische Daten und Ersatzteile
    [DE][EN]

  • T DB 31a-00060

    BR 31a · Schwenkantrieb
    Version DAP / SRP 60
    Technische Daten und Ersatzteile
    [DE][EN]

  • T DB 31a-00900

    BR 31a · Schwenkantrieb
    Version DAP / SRP 900
    Technische Daten und Ersatzteile
    [DE][EN]

  • T DB 31a-00100

    BR 31a · Schwenkantrieb
    Version DAP / SRP 100
    Technische Daten und Ersatzteile
    [DE][EN]

  • T DB 31a-00600

    BR 31a · Schwenkantrieb
    Version DAP / SRP 600
    Technische Daten und Ersatzteile
    [DE][EN]

  • T DB 31a-00150

    BR 31a · Schwenkantrieb
    Version DAP / SRP 150
    Technische Daten und Ersatzteile
    [DE][EN]

  • T DB 31a-00030

    BR 31a · Schwenkantrieb
    Version DAP / SRP 30
    Technische Daten und Ersatzteile
    [DE][EN]

Ayuda

  • EB 31a

    Pneumatische Schwenkantriebe Edition 2010
    Einfach- und doppeltwirkender Kolbenantrieb
    Typ DAP und SRP
    [DE][EN]

  • SH 31a

    Schwenkantrieb BR 31a, Edition 2010 und Edition 2020+
    Typ SRP und DAP
    [DE][EN]

Certificados
