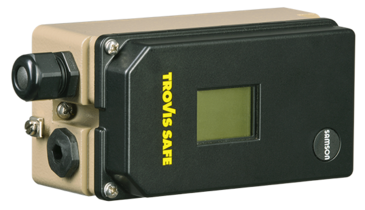

TROVIS SAFE 3730-6
Posicionador electroneumático con comunicación HART® y sensores de presión
EQUIPO
Posicionador
USO
- Tiempos de recorrido exigentes
- Condiciones ambientales exigentes
- Aplicación en sistemas instrumentados de seguridad
- Aplicación todo/nada
- Uso de un sensor de carrera externo
MONTAJE EN
- Accionamiento lineal, simple efecto
- Accionamiento lineal, doble efecto
- Accionamiento rotativo, simple efecto
- Accionamiento rotativo, doble efecto
PROTECCIÓN EX
- Sin
- Protección "intrínsecamente seguro"
COMUNICACIÓN
- HART®
LAZO DE REGULACIÓN
- 4 a 20 mA
ELECTROVÁLVULA OPCIONAL
- Con
DIAGNÓSTICO DE VÁLVULAS
- Con
Características
- Posicionador electroneumático con comunicación HART® y sensores de presión
- SAM DIGITAL READY
- Carcasa de fundición de aluminio o acero inoxidable
- Montaje en accionamiento lineal según IEC 60534-6, VDI/VDE 3847 o montaje integrado en accionamiento SAMSON
- Montaje en accionamiento rotativo según VDI/VDE 3845
- Montaje en accionamiento de doble efecto con amplificador inversor Tipo 3710
- Diagnóstico EXPERTplus integrado para válvulas todo/nada en sistemas instrumentados de seguridad
- Certificado según IEC 61508/SIL
- Sensores de presión para la monitorización de la presión de alimentación y de la presión de mando
- Posición de montaje indiferente, pero no colgando
- Operación sencilla por menú con un pulsador
- Pantalla de fácil lectura en cualquier posición de montaje, con dirección de lectura invertible
- Configurable con un PC a través del interfaz serie SSP con el programa TROVIS-VIEW
- Puesta en marcha automática, variable, con cuatro modos de operación
- Parámetros pre ajustados, solo se han de ajustar los parámetros que difieran del estándar
- Sensor de desplazamiento calibrado, sin engranaje vulnerable
- Con el modo de inicialización “Sub“ (sustitución), en caso de emergencia, se puede cambiar el posicionador sin que la válvula se mueva de su posición, mientras el proceso sigue funcionando.
- Parámetros guardados en EEPROM contra fallo de red
- Técnica 2-hilos con resistencia de carga pequeña de 460 Ω
- Limitación de la presión de salida ajustable
- Función de cierre hermético ajustable
- Monitorización automática del punto cero
- Sensor de temperatura y contador de horas de servicio integrados
- Dos alarmas de posición programables de serie
- Autodiagnóstico
- Avisos como recopilación de estados según NE 107, transmisión por el contacto de aviso de anomalías o transmisor de posición analógico opcional
- DTM disponible para su integración en aplicaciones FDT de acuerdo con la especificación 1.2
Accesorios
- Programa de configuración y servicio TROVIS-VIEW (gratuito)
- Integración de equipos para herramientas y sistemas de ingeniería
Opciones
- Equipo compatible con pintura
- Equipamiento adicional: final de carrera inductivo, electroválvula, sensor de posición externo, sensor de fugas, entrada binaria
