3969

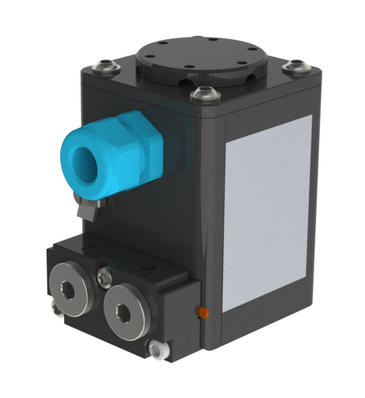

Electroválvula
EQUIPO
Electroválvula
USO
- Aplicación todo/nada
- Aplicación en sistemas instrumentados de seguridad
- Aplicación de regulación
MONTAJE EN
- Accionamiento lineal, simple efecto
- Accionamiento rotativo, simple efecto
PROTECCIÓN EX
- Protección "intrínsecamente seguro"
LAZO DE REGULACIÓN
- Sin
ELECTROVÁLVULA OPCIONAL
- Sin
FUNCIÓN DE CONMUTACIÓN
- 3/2-vías
DIAGNÓSTICO DE VÁLVULAS
- Sin
Características
- Electroválvula
- Elevada seguridad de operación gracias a la solenoide con armadura y a la válvula amplificadora con bola/asiento
- Tipo de protección: Ex ia (intrínsecamente segura)
- Potencia consumida inferior a 60 mW
- Conexión eléctrica mediante racor M20 x 1,5
- Carcasa resistente a la corrosión con protección IP 65
- Energía auxiliar 1,4 a 10 bar
- Temperatura ambiente –45 a +80 °C, según la protección Ex, la clase de temperatura, y el elemento de cierre
- Se puede utilizar en válvulas de interrupción de seguridad, en sistemas instrumentados de seguridad certificado según IEC 61508 (SIL), opcional
- 14 a 24 V DC
- 0,3 · 2,0 · 4,3
Accesorios
- - - -
Opciones
- - - -
Información
WA 378
: Electroválvulas
Una cuestión de habilidad técnica
[ES][ES][DE][DE][EN][EN]WA 48
Broschüre: Magnetventile und Grenzsignalgeber
[DE][EN]WA 372
Flyer: Magnetventil Typ 3969
Ohne Eigenluftverbrauch
[DE][EN]WA 331
Broschüre: Stellventilzubehör
Grenzsignalgeber · Magnetventile · Verblockrelais · Zuluftdruckregler · Volumenstromverstärker · Schnellentlüftungsventile · Applikationen
[DE][EN]WA 270
Broschüre: Mit Sicherheit kompetent
Magnetventile für sicherheitsgerichtete Systeme –
Funktionsweise und Anwendungsbeispiele
[DE][EN]
